Anfrage: Standard-Formschultern Universal

Um eine Anfrage für eine Standard-Formschulter zu stellen, klicken Sie bitte in der entsprechenden Zeile auf die gewünschte Katalog-Nummer. Danach füllen Sie einfach das eingeblendete Formular aus oder klicken auf den Link, um Ihre Anfrage alternativ über Ihr eigenes E-Mail-Programm zu stellen.

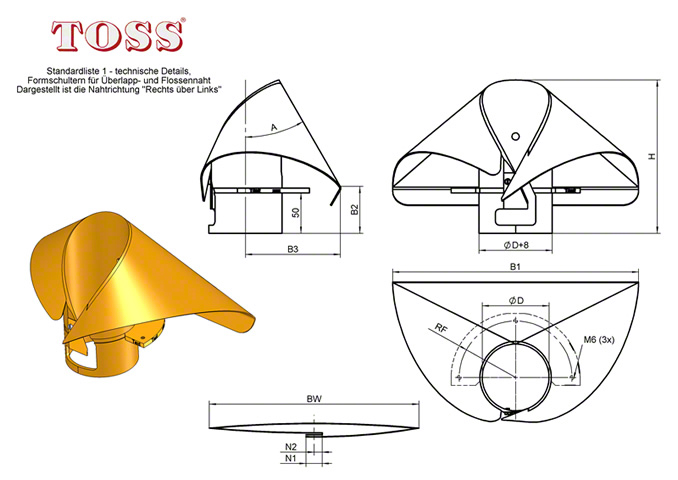

Beutel-
breite BW
Einlauf-
winkel A
( Grad )
Gesamt-
höhe H
Flansch-abstand von unten Innen-
durch-
messer D
Teilkreis-
radius RF
Flossen-
naht N1
Exzentrizi-
tät für Flossen
-naht N2
B1 B2 B3 Katalog-Nr.
Rechts über Links
Katalog-Nr.
Links über Rechts
50 30 170 50 31,8 45 10 5 145 107,2 52,2 TS1.050.2 TS2.050.2
55 30 170 50 35,0 50 10 5 155 102,9 56,3 TS1.055.2 TS2.055.2
60 30 170 50 38,2 50 10 5 165 98,6 60,3 TS1.060.2 TS2.060.2
65 30 170 50 41,4 50 10 5 175 94,2 64,4 TS1.065.2 TS2.065.2
70 30 170 50 44,6 55 10 5 185 89,9 68,5 TS1.070.2 TS2.070.2
75 30 170 50 47,7 55 10 5 195 85,6 72,6 TS1.075.2 TS2.075.2
80 30 170 50 50,9 55 10 5 205 81,2 76,7 TS1.080.2 TS2.080.2
85 30 170 50 54,1 60 10 5 215 76,9 80,8 TS1.085.2 TS2.085.2
90 30 170 50 57,3 60 10 5 225 72,6 84,9 TS1.090.2 TS2.090.2
95 30 170 50 60,5 60 10 5 235 68,2 89 TS1.095.2 TS2.095.2
100 30 170 50 63,7 65 15 5 255 59,6 95,6 TS1.100.2 TS2.100.2
105 30 170 50 66,8 65 15 5 265 55,3 99,7 TS1.105.2 TS2.105.2
110 30 175 50 70,0 65 15 5 275 55,9 103,8 TS1.110.2 TS2.110.2
115 30 175 50 73,2 70 15 5 285 51,6 107,9 TS1.115.2 TS2.115.2
120 30 180 50 76,4 70 15 5 295 52,3 111,9 TS1.120.2 TS2.120.2
125 30 185 50 79,6 70 15 5 305 52,9 116 TS1.125.2 TS2.125.2
130 30 190 50 82,8 70 15 5 315 53,6 120,1 TS1.130.2 TS2.130.2
135 30 195 50 85,9 75 15 5 325 54,3 124,2 TS1.135.2 TS2.135.2
140 30 200 50 89,1 75 15 5 335 54,9 128,3 TS1.140.2 TS2.140.2
145 30 205 50 92,3 75 15 5 345 55,6 132,4 TS1.145.2 TS2.145.2
150 30 210 50 95,5 80 15 5 355 56,3 136,5 TS1.150.2 TS2.150.2
155 30 215 50 98,7 80 15 5 365 57 140,6 TS1.155.2 TS2.155.2
160 30 220 50 101,9 80 15 5 375 57,6 144,7 TS1.160.2 TS2.160.2
165 30 220 50 105,0 85 15 5 385 53,3 148,8 TS1.165.2 TS2.165.2
170 30 225 50 108,2 85 15 5 395 54 152,9 TS1.170.2 TS2.170.2
175 30 230 50 111,4 85 15 5 405 54,6 157 TS1.175.2 TS2.175.2
180 30 235 50 114,6 90 15 5 415 55,3 161 TS1.180.2 TS2.180.2
185 30 240 50 117,8 90 15 5 425 56 165,1 TS1.185.2 TS2.185.2
190 30 245 50 121,0 90 15 5 435 56,6 169,2 TS1.190.2 TS2.190.2
195 30 250 50 124,1 95 15 5 445 57,3 173,3 TS1.195.2 TS2.195.2
200 30 255 50 127,3 95 15 5 455 58 177,4 TS1.200.2 TS2.200.2
205 25 245 50 130,5 95 15 5 465 34,3 163,5 TS1.205.2 TS2.205.2
210 25 250 50 133,7 100 15 5 475 34,8 167,2 TS1.210.2 TS2.210.2
215 25 255 50 136,9 100 15 5 485 35,2 170,9 TS1.215.2 TS2.215.2
220 25 255 50 140,1 100 15 5 495 30,7 174,6 TS1.220.2 TS2.220.2
225 25 260 50 143,2 105 15 5 505 31,2 178,3 TS1.225.2 TS2.225.2
230 25 265 50 146,4 105 15 5 515 31,6 182 TS1.230.2 TS2.230.2
235 25 270 50 149,6 105 15 5 525 32,1 185,7 TS1.235.2 TS2.235.2
240 25 275 50 152,8 105 15 5 535 32,6 189,4 TS1.240.2 TS2.240.2
245 25 280 50 156,0 110 15 5 545 33 193,1 TS1.245.2 TS2.245.2
250 25 280 50 159,2 110 15 5 555 28,5 196,9 TS1.250.2 TS2.250.2
255 25 285 50 162,3 110 15 5 565 29 200,6 TS1.255.2 TS2.255.2
260 25 290 50 165,5 115 15 5 575 29,4 204,3 TS1.260.2 TS2.260.2
265 25 295 50 168,7 115 15 5 585 29,9 208 TS1.265.2 TS2.265.2
270 25 300 50 171,9 115 15 5 595 30,4 211,7 TS1.270.2 TS2.270.2
275 25 305 50 175,1 120 15 5 605 30,8 215,4 TS1.275.2 TS2.275.2
280 25 305 50 178,3 120 15 5 615 26,3 219,1 TS1.280.2 TS2.280.2
285 25 310 50 181,4 120 15 5 625 26,8 222,8 TS1.285.2 TS2.285.2
290 25 315 50 184,6 125 15 5 635 27,2 226,5 TS1.290.2 TS2.290.2
295 25 320 50 187,8 125 15 5 645 27,7 230,2 TS1.295.2 TS2.295.2
300 25 325 50 191,0 125 15 5 655 28,2 233,9 TS1.300.2 TS2.300.2
Auswahl ändern
Bitte wählen Sie eine Katalog-Nummer aus, um eine Anfrage für dieses Produkt zu stellen:
