Pneumatic
Interview:
F+O Fluidtechnik (Vereinte Fachverlage), Thema "Pneumatic Bausteine"
Download als PDF, 674 KB
Wir bringen Ihrer Konstruktion die Führung!

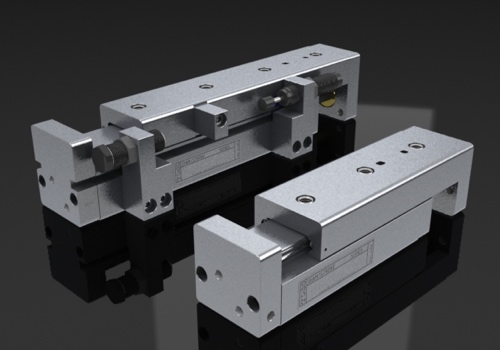

Häufig benötigen Pneumatic-Zylinder, die im allgemeinen Maschinenbau, in der Handhabungstechnik oder im Vorrichtungsbau zum Einsatz kommen, zusätzliche Führungen. TOSS Pneumatic-Bausteine verfügen über eine integrierte, spielfreie Präzisionsführung. Die laufruhige Kugelreihenführung (Typ B) oder die Kugelumlaufführung (Typ C) werden dabei diversen Anwendungen gerecht.
TOSS Pneumatic-Bausteine sind in Modulbauweise konstruiert, der Grundkörper beinhaltet den Zylinder, dessen Kolbenstange mit dem beweglichen Oberteil verbunden ist.
Die Befestigung des Pneumatic-Bausteins erfolgt durch Gewindebohrungen auf dessen Unterseite. Die Luftanschlüsse befinden sich auf der Rückseite gegenüber der Stirnfläche, frontal oder seitlich. Bei der Kombi-Anschlußplatte frontal und seitlich. Die Gewindebohrungen auf der Ober- und der Stirnseite erlauben das Befestigen von Werkzeugen.

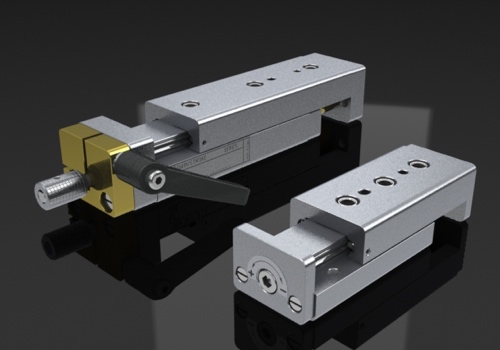

Entsprechend den Pneumatic-Bausteinen sind verschiedene, handbetriebene Lineareinheiten mit Kugelreihen- oder Gleitführung erhältlich.
