Standardformate

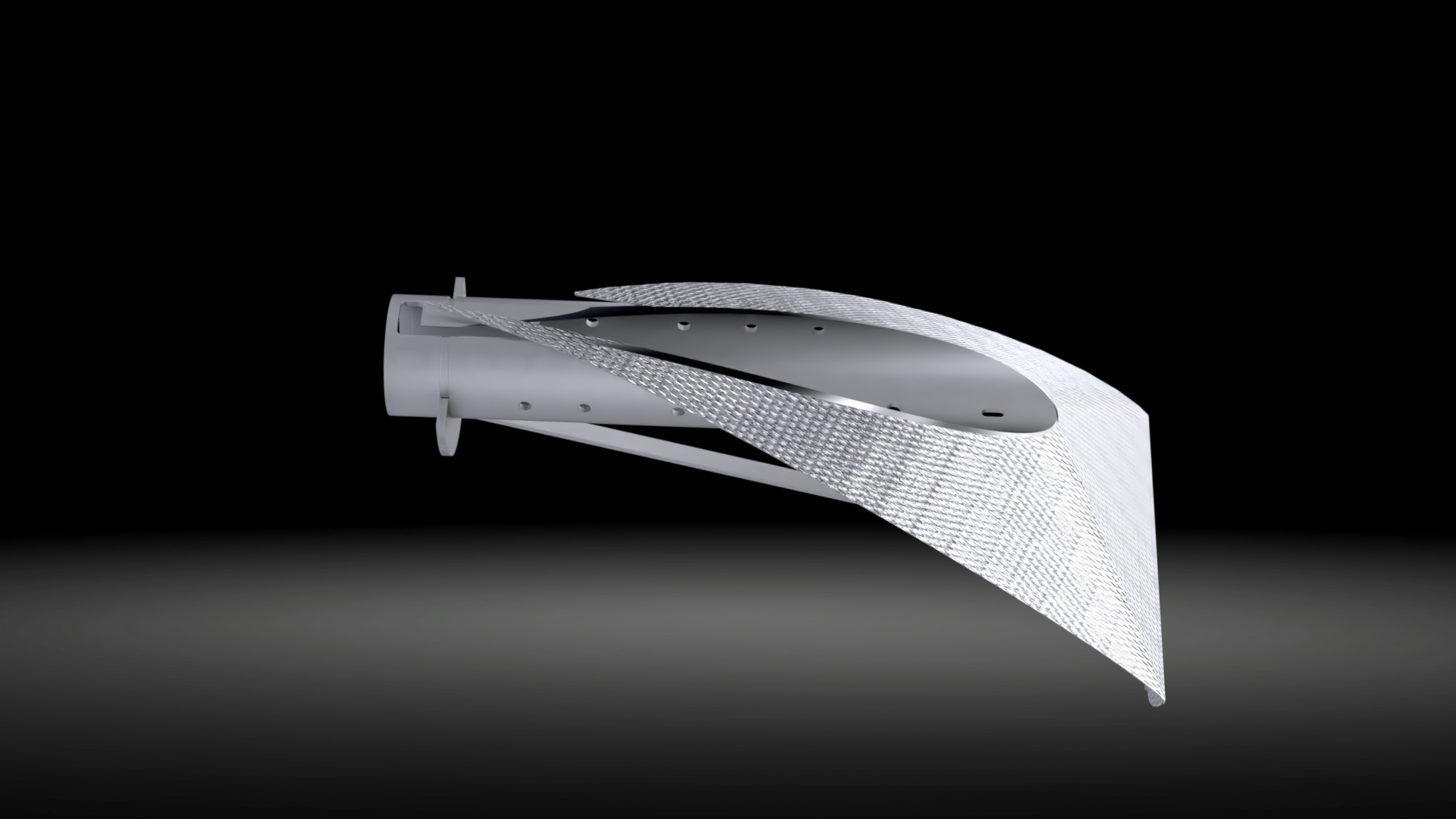

Runde Formschultern

TOSS fertigt runde Formschultern nach Ihren Angaben für alle Typen von Schlauchbeutelmaschinen.

Runde Formschultern

Infos und technische Daten

Diese kostengünstigen, rechnergestützt gefertigten Formschultern aus Edelstahl mit Riffelblech ermöglichen bei sehr guten Gleiteigenschaften die folienschonende Umformung des Packmittels und garantieren einen geringen Verschleiß. Auf Wunsch: Hartstoffbeschichtung mit Titannitrid, Chromnitrid oder DLC-Schutz gegen Verschleiß, für längere Standzeit.

Beispiele

Flossennaht versetzt: » vertikale Verarbeitung von Flachfolie » Flossennaht nach vorn » Beutelbreite 120 mm » Nahtversatz 14 mm nach links » Einlaufwinkel 15° » Auslegung für Kawashima-Maschinen

Flossennaht versetzt: » vertikale Verarbeitung von Flachfolie » Flossennaht nach vorn » Beutelbreite 120 mm » Nahtversatz 14 mm nach links » Einlaufwinkel 15° » Auslegung für Kawashima-Maschinen
Flossennaht mittig: » vertikale Verarbeitung von Flachfolie » Flossennaht nach vorn » Beutelbreite 150 mm » Einlaufwinkel 30° » Auslegung für Kawashima-Maschinen

Flossennaht mittig: » vertikale Verarbeitung von Flachfolie » Flossennaht nach vorn » Beutelbreite 150 mm » Einlaufwinkel 30° » Auslegung für Kawashima-Maschinen
Flossennaht schräg: » vertikale Verarbeitung von Flachfolie » Flossennaht, schräg nach vorn stehend » Beutelbreite 154,5 mm » Nahtversatz 13 mm nach links » Einlaufwinkel 45° » inklusive Umlenkrolle » Auslegung für Bosch-Maschinen

Flossennaht schräg: » vertikale Verarbeitung von Flachfolie » Flossennaht, schräg nach vorn stehend » Beutelbreite 154,5 mm » Nahtversatz 13 mm nach links » Einlaufwinkel 45° » inklusive Umlenkrolle » Auslegung für Bosch-Maschinen
Flossen- und Überlappnaht: » vertikale Verarbeitung von Flachfolie » Überlappnaht 40 mm, rechts über links » Flossennaht 18 mm, rechts über links » Beutelbreite 225 mm » Einlaufwinkel 45° » mit angebauter Umlenkrolle » TiN-Beschichtung

Flossen- und Überlappnaht: » vertikale Verarbeitung von Flachfolie » Überlappnaht 40 mm, rechts über links » Flossennaht 18 mm, rechts über links » Beutelbreite 225 mm » Einlaufwinkel 45° » mit angebauter Umlenkrolle » TiN-Beschichtung
Überlappnaht mittig: » vertikale Verarbeitung von Flachfolie » Überlappnaht 20 mm, rechts über links » Beutelbreite 290,6 mm » Einlaufwinkel 45°

Überlappnaht mittig: » vertikale Verarbeitung von Flachfolie » Überlappnaht 20 mm, rechts über links » Beutelbreite 290,6 mm » Einlaufwinkel 45°
Überlappnaht mittig, seitliche Ansicht: » vertikale Verarbeitung von Flachfolie » Überlappnaht 20 mm, rechts über links » Beutelbreite 290,6 mm » Einlaufwinkel 45°

Überlappnaht mittig, seitliche Ansicht: » vertikale Verarbeitung von Flachfolie » Überlappnaht 20 mm, rechts über links » Beutelbreite 290,6 mm » Einlaufwinkel 45°
Überlappnaht anliegend: » vertikale Verarbeitung von Flachfolie » Flossennaht 30 mm, verdreht, links über rechts, anliegend » Beutelbreite 130 mm » Einlaufwinkel 45° » Auslegung für Bosch-Maschinen

Überlappnaht anliegend: » vertikale Verarbeitung von Flachfolie » Flossennaht 30 mm, verdreht, links über rechts, anliegend » Beutelbreite 130 mm » Einlaufwinkel 45° » Auslegung für Bosch-Maschinen
Beschichtung: » vertikale Verarbeitung von Flachfolie » Überlappnaht 20 mm, links über rechts » Beutelbreite 160 mm » Einlaufwinkel 30° » inklusive Umlenkrollen » TiN-Beschichtung

Beschichtung: » vertikale Verarbeitung von Flachfolie » Überlappnaht 20 mm, links über rechts » Beutelbreite 160 mm » Einlaufwinkel 30° » inklusive Umlenkrollen » TiN-Beschichtung
Beschichtung, Rückansicht: » vertikale Verarbeitung von Flachfolie » Überlappnaht 20 mm, links über rechts » Beutelbreite 160 mm » Einlaufwinkel 30° » inklusive Umlenkrollen » TiN-Beschichtung

Beschichtung, Rückansicht: » vertikale Verarbeitung von Flachfolie » Überlappnaht 20 mm, links über rechts » Beutelbreite 160 mm » Einlaufwinkel 30° » inklusive Umlenkrollen » TiN-Beschichtung
Beschichtung: » vertikale Verarbeitung von Flachfolie » Flossennaht nach vorn » Beutelbreite 220 mm » Einlaufwinkel 15° » TiN-Beschichtung » Auslegung für Kawashima-Maschinen

Beschichtung: » vertikale Verarbeitung von Flachfolie » Flossennaht nach vorn » Beutelbreite 220 mm » Einlaufwinkel 15° » TiN-Beschichtung » Auslegung für Kawashima-Maschinen
Kleiner entrance angel: » vertikale Verarbeitung von Flachfolie » Überlappnaht 15 mm, rechts über links » Beutelbreite 233 mm » Einlaufwinkel 25° » Auslegung für Bosch-Maschinen

Kleiner entrance angel: » vertikale Verarbeitung von Flachfolie » Überlappnaht 15 mm, rechts über links » Beutelbreite 233 mm » Einlaufwinkel 25° » Auslegung für Bosch-Maschinen
Kleiner entrance angel: » vertikale Verarbeitung von Flachfolie » Überlappnaht 15 mm, rechts über links » Beutelbreite 200 mm » Einlaufwinkel 25° » Auslegung für Rovema-Maschinen

Kleiner entrance angel: » vertikale Verarbeitung von Flachfolie » Überlappnaht 15 mm, rechts über links » Beutelbreite 200 mm » Einlaufwinkel 25° » Auslegung für Rovema-Maschinen
Kleiner entrance angel, Seitenansicht: » vertikale Verarbeitung von Flachfolie » Überlappnaht 15 mm, rechts über links » Beutelbreite 200 mm » Einlaufwinkel 25° » Auslegung für Rovema-Maschinen

Kleiner entrance angel, Seitenansicht: » vertikale Verarbeitung von Flachfolie » Überlappnaht 15 mm, rechts über links » Beutelbreite 200 mm » Einlaufwinkel 25° » Auslegung für Rovema-Maschinen
Großer entrance angel: » horizontale Verarbeitung von Flachfolie » Überlappnaht 30 mm, rechts über links » Beutelbreite 298 mm » Einlaufwinkel 120°

Großer entrance angel: » horizontale Verarbeitung von Flachfolie » Überlappnaht 30 mm, rechts über links » Beutelbreite 298 mm » Einlaufwinkel 120°
Mit Kalibrierung: » horizontale Verarbeitung von Flachfolie » Überlappnaht 10 mm, links über rechts » Beutelbreite 100,5 mm » Einlaufwinkel 55° » mit Kalibrierring » Auslegung für Polyclip-Maschinen

Mit Kalibrierung: » horizontale Verarbeitung von Flachfolie » Überlappnaht 10 mm, links über rechts » Beutelbreite 100,5 mm » Einlaufwinkel 55° » mit Kalibrierring » Auslegung für Polyclip-Maschinen
Schulter mit übergangsloser Umformkante für optimale Formgenauigkeit und höchste Laufpräzision: Mit Kalibrierung: » horizontale Verarbeitung von Flachfolie » Überlappnaht 10 mm, links über rechts » Beutelbreite 100,5 mm » Einlaufwinkel 55° » mit Kalibrierring » Auslegung für Polyclip-Maschinen

Schulter mit übergangsloser Umformkante für optimale Formgenauigkeit und höchste Laufpräzision: Mit Kalibrierung: » horizontale Verarbeitung von Flachfolie » Überlappnaht 10 mm, links über rechts » Beutelbreite 100,5 mm » Einlaufwinkel 55° » mit Kalibrierring » Auslegung für Polyclip-Maschinen
Offenes Rohr: » horizontale Verarbeitung von Flachfolie » Überlappnaht 15 mm, links über rechts » Beutelbreite 172,79 mm » Einlaufwinkel 32° » Auslegung für Polyclip-Maschinen

Offenes Rohr: » horizontale Verarbeitung von Flachfolie » Überlappnaht 15 mm, links über rechts » Beutelbreite 172,79 mm » Einlaufwinkel 32° » Auslegung für Polyclip-Maschinen
Große Umformhöhe: » vertikale Verarbeitung von Flachfolie » Überlappnaht 40 mm, rechts über links » Beutelbreite 114 mm » Einlaufwinkel 60° » Umformhöhe 300 mm

Große Umformhöhe: » vertikale Verarbeitung von Flachfolie » Überlappnaht 40 mm, rechts über links » Beutelbreite 114 mm » Einlaufwinkel 60° » Umformhöhe 300 mm

Videos

Formschulter für Papier in Aktion
